RADEX®-N

W aplikacjach przemysłowych, gdzie wymagana jest absolutna precyzja przenoszenia napędu, odporność na ekstremalne temperatury oraz całkowita bezobsługowość, KTR RADEX®-N jest rozwiązaniem bezkonkurencyjnym. To całostalowe sprzęgło płytkowe (lamelowe), które dzięki swojej konstrukcji zapewnia sztywne skrętnie połączenie przy jednoczesnej możliwości kompensacji błędów ustawienia wałów.

Oferujemy pełen zakres sprzęgieł RADEX®-N, w tym wersje zgodne ze standardem API 610, dedykowane dla przemysłu petrochemicznego i procesowego.

Dlaczego RADEX®-N to Wybór Inżynierów?



RADEX®-N to sprzęgło, które eliminuje wady rozwiązań elastomerowych w trudnych warunkach środowiskowych:

  • Całkowicie Stalowa Konstrukcja: Brak elementów gumowych czy plastikowych sprawia, że sprzęgło jest niewrażliwe na starzenie, promieniowanie UV i agresywne chemikalia.

  • Odporność na Wysokie Temperatury: Standardowe wykonanie pracuje bezproblemowo w temperaturach do +280°C. To idealne rozwiązanie do napędu pomp gorącego oleju, wentylatorów w suszarniach czy aplikacji w hutnictwie.

  • Bezluzowość i Sztywność Skrętna: Sprzęgło przenosi moment obrotowy bez luzu kątowego, co jest kluczowe w systemach pozycjonowania, maszynach drukarskich i precyzyjnych napędach serwo.

  • Bezobsługowość: Brak tarcia elementów współpracujących oznacza brak zużycia i brak konieczności smarowania. RADEX®-N to rozwiązanie typu "zamontuj i zapomnij".

  • Kompensacja Niewspółosiowości: Pakiety sprężystych lamel stalowych (płytek) kompensują znaczne przesunięcia osiowe, kątowe i promieniowe wałów, działając na zasadzie przegubu dwukardanowego.

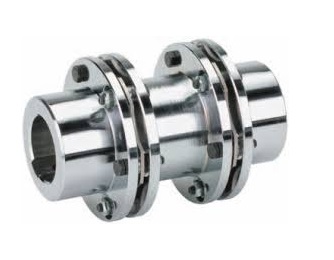

Obraz jest ucieleśnieniem całostalowej precyzji, sztywności skrętnej i bezobsługowości, które są fundamentem serii sprzęgieł KTR RADEX®-N. Kompozycja jest sterylna, techniczna i nowoczesna, łącząc surowy blask stalowych lamel z profesjonalizmem i dostępnością, jakie budzi autoryzowany polski dystrybutor DAKAM. Dominują w niej chłodne barwy: lśniąca stal nierdzewna, czerń (piasty) oraz techniczna szarość. W centrum uwagi, na czystej, industrialnej powierzchni (np. metalowym stole warsztatowym lub białym tle), znajduje się starannie wyeksponowane sprzęgło lamelowe KTR RADEX®-N: • Pakiety Lamel (Laminae): Absolutnie kluczowy element wizualny. Ujęcie makro eksponuje pakiety cienkich, elastycznych blaszek ze stali nierdzewnej, skręconych precyzyjnymi śrubami pasowanymi. To serce sprzęgła, które wizualnie komunikuje zdolność do kompensacji odchyłek przy zachowaniu sztywności skrętnej. • Konstrukcja: Widoczne są dwie solidne piasty (stalowe) połączone z elementem dystansowym (spacer) za pomocą pakietów lamel. Taka budowa (często dwukardanowa) sugeruje zastosowanie w napędach o dużym rozstawie wałów (np. pompy, wentylatory, turbiny). • Odporność: Surowy, metaliczny wygląd podkreśla odporność na wysokie temperatury (do +280°C) i agresywne środowisko, co odróżnia je od sprzęgieł z elastomerem. • Marka Premium: Na piastach lub elemencie dystansowym widoczne jest wyraźne, laserowo grawerowane logo "KTR" oraz oznaczenie typu "RADEX®-N", co jest gwarancją autentyczności i niemieckiej inżynierii. Tło jest subtelnie rozmyte (efekt bokeh), ale jednoznacznie wskazuje na profesjonalną dystrybucję na terenie Polski: • Nowoczesny magazyn DAKAM: W tle widać rzędy wysokich regałów magazynowych. Są one wypełnione uporządkowanymi, oryginalnymi opakowaniami KTR (często z charakterystycznym niebieskim logo). Duża ilość towaru na stanie wizualnie potwierdza status "sprawdzonego dystrybutora". • Logo Dystrybutora: W dyskretnym, ale widocznym miejscu umieszczone jest logo DAKAM, z dopiskiem "Autoryzowany Dystrybutor KTR", co buduje jego markę jako zaufanego partnera w dziedzinie techniki napędowej. Obraz niesie jasny komunikat: "Jako autoryzowany polski dystrybutor DAKAM, posiadamy na stanie bezobsługowe, całostalowe sprzęgła lamelowe KTR RADEX®-N, idealne do aplikacji wymagających wysokiej sztywności skrętnej i pracy w wysokich temperaturach".



Konstrukcja: Siła Płytek Stalowych



Serce sprzęgła stanowią pakiety lamelowe (lamina packs) wykonane z wysokowytrzymałej, nierdzewnej stali sprężynowej. Są one przykręcone na przemian do piasty i elementu pośredniego (spacer) za pomocą specjalnych śrub pasowanych.

Taka konstrukcja pozwala na elastyczne odkształcanie się lamel przy zachowaniu ogromnej sztywności w kierunku obrotu.



Zastosowanie – Przemysł Procesowy i Precyzyjny



KTR RADEX®-N znajduje zastosowanie tam, gdzie standardowe sprzęgła kłowe (jak ROTEX) nie mogą być użyte ze względu na temperaturę lub wymagania sztywności:

  • Pompy Procesowe (API 610): Przemysł chemiczny, petrochemiczny, rafinerie.

  • Wentylatory i Dmuchawy: Praca w wysokich temperaturach.

  • Maszyny Papiernicze i Drukarskie: Wymagana precyzja i synchronizacja wałów.

  • Kompresory i Turbiny.

  • Stanowiska Testowe i Hamownie.



Dostępne Warianty i Wykonania



Oferujemy pełen typoszereg sprzęgieł RADEX®-N o momentach obrotowych do 280 000 Nm:

  • Typ NN: Wersja z krótkim elementem pośrednim.

  • Typ NANA: Wersja z długim elementem dystansowym (spacer), umożliwiająca demontaż pompy bez przesuwania silnika (zgodnie z normami dla pomp "back-pull-out").

  • Zgodność z API 610: Specjalne wykonania spełniające rygorystyczne normy American Petroleum Institute.

  • Materiały: Piasty ze stali, lamele ze stali nierdzewnej. Na życzenie wykonania całkowicie nierdzewne.



Kupuj Bezpiecznie u Sprawdzonego Partnera



W aplikacjach wysokoobrotowych i wysokotemperaturowych jakość lamel ma krytyczne znaczenie. Pęknięcie pakietu lamelowego w tanim zamienniku może doprowadzić do katastrofalnej awarii. Wybierając oryginalne KTR RADEX®-N, stawiasz na bezpieczeństwo.



Zapewniamy:

  • Wsparcie techniczne w doborze wielkości sprzęgła.

  • Dostępność części zamiennych (pakiety lamel, śruby pasowane).

  • Szybką realizację zamówień na wykonania standardowe i specjalne.
