PHL FM10/400 SKF

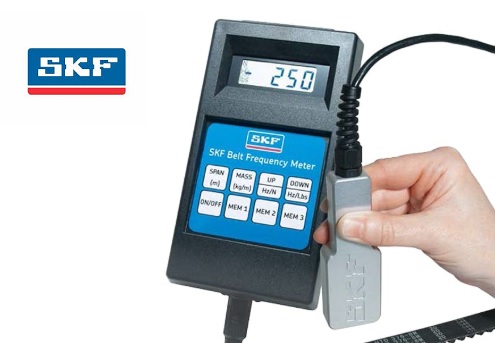

Miernik Naciągu Pasów SKF PHL FM10/400 (Metoda Akustyczna)


Najdokładniejszy sposób na ustawienie idealnego naciągu

Większość awarii przekładni pasowych wynika z niewłaściwego naciągu. Zbyt luźny pas ślizga się i przegrzewa, zbyt napięty niszczy łożyska silnika i wałów. Tradycyjne metody "na kciuk" są zawodne. Rozwiązaniem jest SKF PHL FM10/400 – cyfrowy przyrząd pomiarowy, który wykorzystuje fale dźwiękowe do precyzyjnego określenia naciągu.

Ten soniczny tensjometr to niezbędne narzędzie dla każdego mechanika utrzymania ruchu, zapewniające powtarzalne i wiarygodne wyniki pomiarów dla pasów klinowych, zębatych i wielorowkowych.

PHL FM10/400 SKF

Dlaczego warto wybrać SKF PHL FM10/400?


Urządzenie to eliminuje zgadywanie z procesu serwisowego.

  • Precyzja Akustyczna: Miernik analizuje częstotliwość drgań własnych pasa (w Hz). Jest to najdokładniejsza metoda pomiaru naciągu, niewrażliwa na siłę nacisku operatora (jak w miernikach mechanicznych).
  • Bezdotykowy Pomiar: Mikrofon zbiera dźwięk drgającego pasa bez konieczności dotykania go, co pozwala na pomiar nawet w trudno dostępnych miejscach.
  • Uniwersalność: Obsługuje szeroki zakres częstotliwości od 10 do 400 Hz, co pokrywa 99% typowych napędów przemysłowych.
  • Szybkość: Wynik otrzymujesz w ułamku sekundy na czytelnym wyświetlaczu LCD.


Jak to działa?


Zasada działania opiera się na fizyce: częstotliwość drgań struny (pasa) zależy bezpośrednio od jej naciągu.

  1. Wprowadzasz parametry pasa (masa i długość swobodna) – jeśli chcesz wynik w Newtonach, lub mierzysz bezpośrednio w Hercach (Hz).
  2. Uderzasz pas (szarpiesz jak strunę gitary), aby wprawić go w wibracje.
  3. Zbliżasz czujnik mikrofonowy.
  4. Odczytujesz wynik i korygujesz naciąg, aż uzyskasz wartość zaleconą przez producenta pasa lub programu SKF BeltCalc.


Dane Techniczne


Parametr: Wartość

Model: SKF PHL FM10/400

Metoda pomiaru: Optyczno-akustyczna (bezdotykowa)

Zakres częstotliwości: 10 Hz – 400 Hz

Dokładność pomiaru: ± 1% lub ± 1 cyfra

Wyświetlacz: LCD z podświetleniem

Zasilanie: 2x bateria AAA (w zestawie)

Temperatura pracy: 0°C do +50°C

Miernik SKF PHL FM10/400 jest standardem w profesjonalnym serwisie:

  • Wentylatorów i systemów HVAC.
  • Pomp i sprężarek.
  • Przenośników taśmowych.
  • Silników spalinowych (paski rozrządu i osprzętu).

Dzięki temu urządzeniu wydłużysz żywotność pasów i łożysk nawet dwukrotnie, unikając kosztownych przestojów.


Zawartość Zestawu

  • Urządzenie główne SKF PHL FM10/400.
  • Zewnętrzny sensor mikrofonowy na przewodzie (do ciasnych miejsc).
  • Baterie.
  • Etui ochronne.
  • Instrukcja obsługi.


Zaufaj technologii lidera łożysk. Zadbaj o swoje napędy z SKF.


FAQ – Najczęściej Zadawane Pytania

P: Skąd mam wiedzieć, jaka częstotliwość (Hz) jest prawidłowa dla mojego pasa?

O: Prawidłową wartość naciągu w Hz można obliczyć korzystając z darmowej aplikacji SKF BeltCalc (dostępnej online lub na telefon) lub odczytać z dokumentacji technicznej dostarczonej przez producenta maszyny/pasa.

P: Czy hałas na hali produkcyjnej wpływa na pomiar?

O: SKF PHL FM10/400 posiada zaawansowane filtry szumów, jednak w bardzo głośnym otoczeniu zaleca się osłonięcie mikrofonu dłonią lub zbliżenie go maksymalnie do pasa, aby zminimalizować wpływ dźwięków tła.

P: Czy tym miernikiem zmierzę naciąg łańcucha?

O: Nie. Miernik akustyczny dedykowany jest wyłącznie do pasów (gumowych, poliuretanowych), które generują czysty dźwięk po szarpnięciu. Łańcuchy nie wibrują w ten sposób.
