Rodzaje Tulei Łożyskowych

Wyróżniamy dwa główne typy tulei łożyskowych, które różnią się sposobem montażu i zastosowaniem:

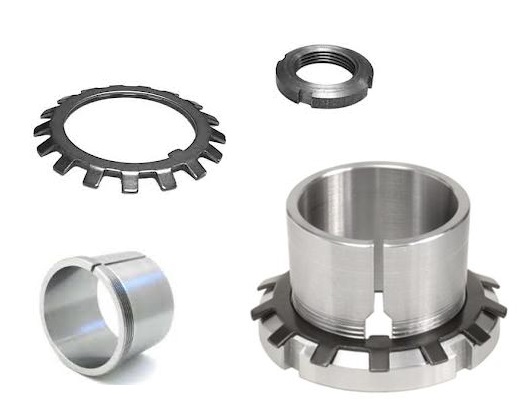

1. Tuleje Wciągane (Adapter Sleeves):

   • Budowa: Mają otwór stożkowy i są wyposażone w nakrętkę ustalającą (np. typu KM) oraz podkładkę zabezpieczającą (np. typu MB).

   • Zastosowanie: Stosuje się je do montażu łożysk z otworem stożkowym (np. łożysk baryłkowych, łożysk kulkowych samonastawnych) na wałach walcowych (gładkich).

   • Zasada działania: Tuleję nasuwa się na wał, a następnie na nią łożysko. Za pomocą nakrętki ustalającej łożysko jest wciągane na stożkową powierzchnię tulei. Powoduje to rozszerzenie pierścienia wewnętrznego łożyska, co zapewnia pewne i centryczne mocowanie na wale.

   • Zalety: Ułatwiają precyzyjny montaż, pozwalają na osadzanie łożysk na długich wałach (bez progu), są łatwe w demontażu.

2. Tuleje Zaciskowe (Withdrawal Sleeves):

   • Budowa: Posiadają otwór stożkowy i są używane bez nakrętki, często w połączeniu z odpowiednią oprawą łożyskową.

   • Zastosowanie: Służą do montażu łożysk z otworem stożkowym (np. łożysk baryłkowych) na wałach stożkowych lub na czopach wału z progiem.

   • Zasada działania: Łożysko jest osadzane bezpośrednio na wał stożkowy lub na tuleję, która jest następnie wpychana (lub wał jest wciągany) w otwór łożyska. Demontaż następuje poprzez odciągnięcie tulei.

   • Zalety: Zapewniają bardzo pewne mocowanie łożyska na wale, często stosowane w aplikacjach z dużymi obciążeniami, gdzie wymagana jest sztywność.

Kluczowe funkcje tulei łożyskowych

• Pewne mocowanie łożyska: Zapewniają, że łożysko jest stabilnie i centrycznie osadzone na wale, co jest kluczowe dla jego prawidłowej pracy i długiej żywotności.

• Łatwość montażu i demontażu: Upraszczają proces instalacji i serwisowania łożysk, zwłaszcza tych o dużych gabarytach.

• Kompensacja tolerancji: Pomagają w niwelowaniu drobnych niedokładności w obróbce wału, zapewniając optymalne dopasowanie łożyska.

• Rozkład obciążeń: Wspierają równomierny rozkład obciążeń na łożysku, zapobiegając koncentracji naprężeń.

Materiały i standaryzacja

Tuleje łożyskowe są zazwyczaj wykonane z wysokiej jakości stali, co zapewnia im odpowiednią twardość i wytrzymałość. Producenci tacy jak SKF, FAG, INA, NSK, Timken oferują szeroką gamę tulei łożyskowych, które są standaryzowane, co zapewnia ich wymienność i ułatwia dobór odpowiedniego rozwiązania.

Dobór właściwej tulei łożyskowej jest niezbędny do zapewnienia optymalnej wydajności i niezawodności całego układu łożyskowego. Zależy od typu łożyska, wału, obciążeń oraz specyfiki aplikacji.
