1. Bloki Obiegowe i Elementy Regulacyjne (Wózki)

Sercem systemu są wózki toczne z recyrkulacją wałeczków. Zapewniają one minimalne opory tarcia przy zachowaniu ogromnej nośności.

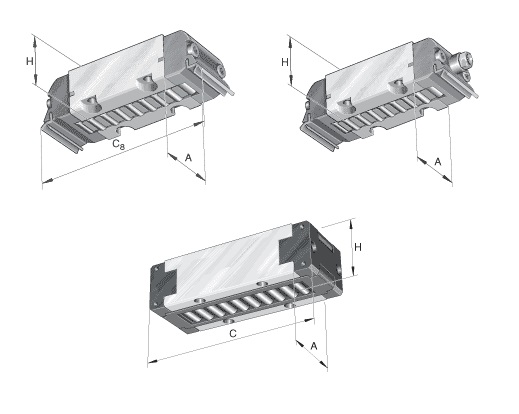

• INA RUS... / RUSV...: Standardowe bloki toczne wałeczkowe. Przeznaczone do współpracy z szynami typu UG i UZ. Oferują najwyższą nośność dzięki pełnej liczbie wałeczków.

• INA RUS...-KS: Wersja bloków tocznych o zmniejszonych luzach lub specyficznej charakterystyce (często stosowana w parach).

• INA RUSW...: Bloki toczne w układzie kątowym (90°), umożliwiające przenoszenie obciążeń z różnych kierunków w układach V-płaskich.

• INA PR... (Kliny Regulacyjne): Precyzyjne listwy (kliny) służące do ustawiania napięcia wstępnego (kasowania luzu) w układzie prowadzenia. Niezbędne do uzyskania sztywności całej osi maszyny.

2. Prowadnice i Szyny Profilowe (Listwy Prowadzące)

Oferujemy szyny hartowane i szlifowane, podzielone według klas jakości (Quality Grade), co pozwala na optymalizację kosztów w zależności od wymagań aplikacji.

Prowadnice w Klasie Jakości Q6 (Wysoka Precyzja)

Przeznaczone do precyzyjnych obrabiarek i urządzeń pomiarowych.

• Szyny Płaskie (Flat guideways):

  • UG... / UGN...: Standardowe szyny płaskie z otworami montażowymi.

  • UGS... / UGSN...: Szyny płaskie do dużych obciążeń.

• Szyny Kształtowe i z Noskiem:

  • UZ... / UZN...: Szyny z bocznym prowadzeniem (np. pod wózki kątowe).

  • UZS... / UZSN...: Wersje wzmocnione lub o specyficznym profilu montażowym.

Prowadnice w Klasie Jakości Q10 (Standard / Ekonomiczna)

Idealne do ogólnej budowy maszyn, osłon, drzwi ciężkich i systemów transportowych.

• Seria UFA... / UFB...: Szyny płaskie o standardowej dokładności.

• Seria UV...: Szyny pod wózki i rolki prowadzące.

• Seria UFK...: Kompaktowe listwy prowadzące.

(Legenda: Sufiks "N" oznacza zazwyczaj obniżoną wysokość lub zmodyfikowany profil).

Zalety Systemu Wałeczkowego INA

Dlaczego konstruktorzy wybierają systemy RUS/UG zamiast gotowych wózków monorail (np. RUE)?

• Modułowość: Możliwość dowolnego konfigurowania rozstawu szyn i liczby wózków pozwala na budowę stołów o dowolnych wymiarach i nośności.

• Regulacja Luzu: Dzięki zastosowaniu listew PR, użytkownik ma pełną kontrolę nad napięciem wstępnym układu, co jest kluczowe dla sztywności obrabiarki.

• Tłumienie Drgań: Duża powierzchnia styku wałeczków i masywna budowa elementów doskonale tłumią wibracje podczas obróbki skrawaniem.

• Wysoka Nośność: Systemy te przenoszą obciążenia rzędu setek kiloniutonów.

Zastosowanie

• Ciężkie Obrabiarki: Frezarki bramowe, karuzele, szlifierki płaszczyznowe.

• Prasy i Wtryskarki: Prowadzenie suwaków i form.

• Stoły probiercze i maszyny wytrzymałościowe.

• Budowa przyrządów specjalnych.

Dlaczego DAKAM?

Systemy RUS/UG to zaawansowana technika, która wymaga precyzyjnego doboru i oryginalnych komponentów.

• Doradztwo: Pomożemy dobrać odpowiednią klasę szyn (Q6 vs Q10) do Twojego projektu.

• Oryginalność: Gwarantujemy 100% produktów marki INA (Schaeffler).

• Kompletacja: Dostarczamy pełne zestawy: wózki, szyny, kliny regulacyjne i śruby montażowe.

Skontaktuj się z nami, aby wycenić elementy prowadzenia do Twojej maszyny.
