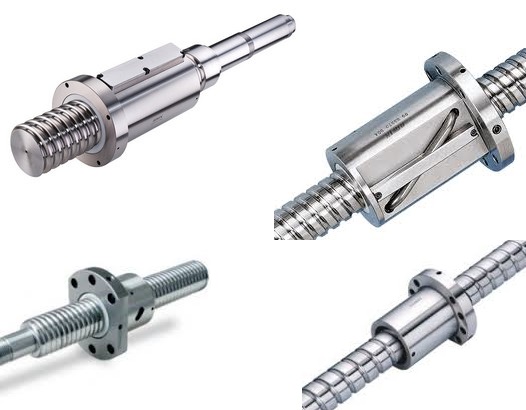

Mechanizmy śrubowo-toczne HIWIN, powszechnie znane jako śruby kulowe HIWIN, to zaawansowane komponenty napędowe, które stanowią fundament wielu precyzyjnych i wydajnych systemów ruchu liniowego. Są one znacznie bardziej zaawansowane niż tradycyjne śruby trapezowe, oferując wyższą sprawność, dokładność i trwałość.

Budowa i Zasada Działania

Podstawą mechanizmu śrubowo-tocznego jest ruch toczny kulek pomiędzy gwintem śruby a gwintem nakrętki. Główne komponenty to:

1. Śruba kulowa: Precyzyjnie wykonana (często szlifowana lub rolowana) z gwintem o specjalnym profilu (często gotyckim), który stanowi bieżnię dla kulek.

2. Nakrętka kulowa: Zawierająca wewnętrzne bieżnie i mechanizm recyrkulacji kulek, który umożliwia ich nieustanne krążenie pomiędzy śrubą a nakrętką.

3. Kulki toczne: Precyzyjne stalowe kulki, które przenoszą obciążenie i zapewniają ruch toczny.

Zasada działania polega na tym, że obrót śruby lub nakrętki powoduje toczenie się kulek w odpowiednio uformowanych kanałach. Kulki te, po przejściu przez strefę obciążenia, wracają do punktu wyjścia za pomocą specjalnego mechanizmu obiegu (np. wewnętrznego, zewnętrznego). Dzięki temu tarcie ślizgowe zostaje zastąpione tarciem tocznym, co drastycznie zmniejsza opory ruchu i straty energii.

Kluczowe Właściwości i Zalety Mechanizmów Śrubowo-Tocznych HIWIN

HIWIN, jako wiodący producent, gwarantuje, że ich mechanizmy śrubowo-toczne charakteryzują się:

• Wysokim współczynnikiem sprawności (do 90%): Dzięki ruchowi tocznemu, mechanizmy HIWIN minimalizują straty energii, co przekłada się na mniejsze zapotrzebowanie na moc napędową i niższe temperatury pracy.

• Bardzo dużą precyzją skoku: Pozwalają na dokładne pozycjonowanie, nawet w mikrometrowych zakresach. Dostępne są w różnych klasach dokładności (np. C7 – 52 µm na 300 mm, a nawet precyzyjniejsze klasy szlifowane).

• Dużą sztywnością: Ważne dla stabilności i powtarzalności ruchu pod obciążeniem.

• Brakiem luzu osiowego (lub jego minimalizacją): Poprawia to dokładność i redukuje drgania.

• Cichą pracą: Dzięki zoptymalizowanej konstrukcji obiegu kulek i precyzyjnej obróbce bieżni.

• Długą żywotnością: Minimalne tarcie i wysoka jakość materiałów przekładają się na dłuższą eksploatację bez potrzeby wymiany.

• Pracą rewersyjną: Możliwość przenoszenia obciążeń w obu kierunkach ruchu.

• Znikomym momentem napędowym: Wymagają niewielkiej siły do wprawienia w ruch.

Serie i Wykonania Śrub kulowych HIWIN

HIWIN oferuje szeroki asortyment śrub kulowych, dostosowanych do różnorodnych wymagań aplikacji:

• Wykonanie rolowane (rolled): Bardziej ekonomiczne, ale wciąż bardzo precyzyjne, idealne do większości zastosowań przemysłowych.

• Wykonanie szlifowane (ground): Najwyższa klasa precyzji, stosowana w najbardziej wymagających aplikacjach, gdzie każdy mikrometr ma znaczenie.

• Wykonanie łuszczone (whirled): Alternatywa pomiędzy rolowanymi a szlifowanymi.

• Różne typy nakrętek: W zależności od wymagań montażowych i aplikacyjnych (np. nakrętki kołnierzowe, cylindryczne, podwójne, z zabezpieczeniem SEM przeciw upadkowi w przypadku awarii kulek).

• Mechanizmy do wysokich prędkości posuwu: Specjalnie zaprojektowane do aplikacji wymagających dynamicznego ruchu.

• Mechanizmy z chłodzeniem: Do pracy w warunkach wysokich obciążeń cieplnych.

• Obróbka końcówek na zamówienie: HIWIN lub dystrybutorzy mogą dostarczyć śruby z precyzyjnie obrobionymi końcówkami, dopasowanymi do bloków łożyskujących i sprzęgieł.

Zastosowania Śrub kulowych HIWIN

Ich wszechstronność i niezawodność sprawiają, że Śruby kulowe HIWIN są kluczowymi komponentami w:

• Obrabiarkach CNC: Frezarki, tokarki, szlifierki, zapewniające precyzyjny ruch osi.

• Maszynach do obróbki drewna i metalu.

• Maszynach pakujących.

• Automatyce przemysłowej i robotyce: Manipulatory, linie montażowe, systemy pozycjonowania.

• Drukarkach 3D i ploterach.

• Sprzęcie medycznym i laboratoryjnym.

• Urządzeniach pomiarowych.

• Siłownikach elektrycznych o wysokiej mocy.

Śruby kulowe HIWIN to sprawdzony wybór dla inżynierów i producentów, którzy poszukują niezawodnych, precyzyjnych i wydajnych rozwiązań do realizacji ruchu liniowego w swoich aplikacjach.
