Kiedy mówimy o łańcuchach rolkowych typ A, odnosimy się do konkretnego standardu wymiarowego tych popularnych elementów napędowych. Jest to kluczowe rozróżnienie, które wpływa na kompatybilność z kołami łańcuchowymi i ogólną wydajność całego układu.

Czym charakteryzują się łańcuchy rolkowe typ A?

Łańcuchy rolkowe są najczęściej stosowanymi łańcuchami napędowymi, charakteryzującymi się obecnością rolek, które swobodnie obracają się na tulejkach. To rozwiązanie znacznie zmniejsza tarcie podczas współpracy z zębami kół łańcuchowych, co zwiększa sprawność przekładni i wydłuża żywotność zarówno łańcucha, jak i kół.

Podstawowe cechy łańcuchów rolkowych typu A to:

1. Standard Amerykański (ANSI): Łańcuchy typu A są produkowane zgodnie z normami amerykańskimi, w szczególności ANSI B29.1 oraz DIN 8188 (która jest niemieckim odpowiednikiem normy amerykańskiej). Są również ujęte w ISO 606 (typu A).

2. System Podziałki: W łańcuchach typu A podziałka (czyli odległość między osiami kolejnych sworzni) jest wyrażana w calach i jest wielokrotnością 1/8 cala. Na przykład, łańcuch o oznaczeniu 40 ma podziałkę 4/8 cala, czyli 1/2 cala (12,7 mm).

3. Wymiary komponentów: W porównaniu do łańcuchów typu B (norma europejska), łańcuchy typu A zazwyczaj charakteryzują się:

   • Mniejszą średnicą sworznia w stosunku do podziałki.

   • Często grubszymi płytkami i/lub większymi rolkami (w niektórych przypadkach), co może przekładać się na nieco inną wytrzymałość w zależności od konkretnego producenta i serii.

Oznaczenia łańcuchów rolkowych typ A

Numeracja łańcuchów typu A jest stosunkowo prosta:

• Pierwsza cyfra (lub dwie): Oznacza podziałkę w 1/8 cala.

  • Np. 40 to 4/8 cala = 1/2 cala podziałki.

  • Np. 80 to 8/8 cala = 1 cal podziałki.

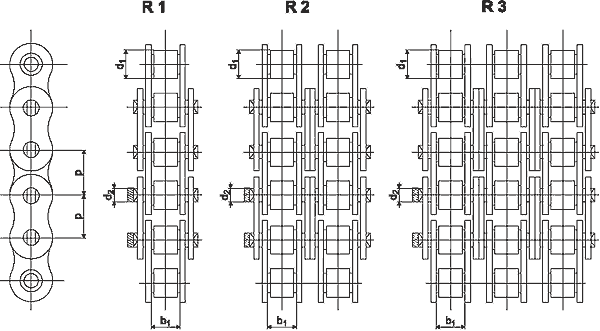

• Ostatnia cyfra (-1, -2, -3): Wskazuje liczbę rzędów łańcucha.

  • 16A-1 oznacza łańcuch typu A, podziałka 16/8 cala (2 cale), jednorzędowy.

  • 16A-2 oznacza łańcuch typu A, podziałka 2 cale, dwurzędowy.
